產 品 介 紹

警告:

不正確的安裝, 調試, 變更, 使用或維修可能導致財產損失甚至人身

傷亡. 在安裝和使用本設備前請仔細閱讀本說明書.

重要提示:

本設備在安裝時必須由氣體供應商或認可機構檢查, 并有可能要求在

供應商提供的基礎上再增加一個氣壓調節器.

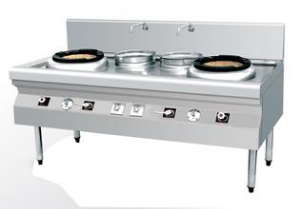

上海丞瑜廚具公司生產的灶具具有如下優點1.用途及特點

本燃?xì)獬礌t具有操作方便、火力集中、加熱速度快的優點, 能保持食物的原色

原味, 保證食物營養不受破壞, 并可減少顧客等餐時間, 是廚師的理想烹飪工

具。本炒爐具有如下的特點:

1.1

重力腳特別設計使得結構更穩固;

1.2

整體成形爐面絕對保證臺面不會發生滲漏, 并且臺面與內衫鐵板固定牢

固, 不會發生臺面起鼓現象;

1.3

供氣與供風聯動控制, 操作方便, 適合現代烹飪之專業要求;

1.4

溝風爐頭,火力集中穩定;

1.5

每個爐頭獨立配置風機, 供風穩定, 既節約電能又方便檢修;

1.6

設置風機開關, 操控靈活方便;

1.7 炒爐配置有熱水尾 , 醬料板, 搖擺水龍頭, 去水槽, 方便烹調操作; 另外

還可根據需要配置鍋枕, 罩厘架等;

根據客戶的要求可選擇配套熄火安全保護裝置和風壓安全保護裝置, 使用更安

全。

3.安裝調試: (煤氣和水電的安裝必須由合格技工操作)

3.1 選用

3.1.1 炒爐應與排煙設施配套選用。

3.1.2 用戶應按燃?xì)忸悇e、安裝條件和用途等因素選擇不同型號的炒爐。

3.1.3 所選用的炒爐適用燃?xì)獾念愋团c使用地區所供應燃?xì)獾念愋捅仨氁恢隆?/p>

3.1.4 安裝處所可能達到的條件與炒爐安裝要求的一般條件必須一致。

3.2 安裝要求

3.2.1 安裝操作程序按使用地區的要求進行。

3.2.2 安裝單位必須經使用地區燃?xì)夤芾聿块T或炒爐供貨商雙方認可。

3.2.3 安裝處所----應安裝在專門的廚房內使用。

3.2.4 下列房間和部位嚴禁安裝炒爐:

a. 居民樓地下室

b.易燃、易爆物品的堆存處;

c. 有腐蝕性介質的房間;

d.供電設備處。

3.2.5 安裝處所的條件必須滿足以下要求:

a. 通風換氣每 1kW 排風量大于 30.7m3/h;

b. 供水壓力不大于 0.4MPa;

c. 供燃?xì)忸愋图皦毫εc所安裝炒爐的型號相符合;

d. 供電電壓及頻率與所安裝炒爐用電部件的要求相符合;

e. 防火、隔熱及其它安全條件符合安裝地區消防安全的有關規定。

3.2.6 管道連接

3.2.6.1 炒爐宜采用防腐耐油的金屬柔性管連接。

3.2.6.2 炒爐連接的供氣、供水支管上必須設置獨立的且方便操作的閥門。

3.3 安裝調試操作

3.3.1 確認安裝處所的條件滿足要求；

3.3.2 把炒爐放在平實的地面上，調節重力腳，使?fàn)t體水平；

3.3.3 用軟喉將來水管與炒爐連接；

3.3.4 接駁燃?xì)猓?/p>

3.3.5 風機接線: 在面板右下部, 拆開面板, 可看到有風機接線盒, 請按其接線圖所

示給風機接線；

3.3.6 通水：當檢驗水路系統接駁合格后, 方可通水；

3.3.7 通氣：檢驗燃?xì)夤苈方玉g, 確定其合格、不漏氣后, 方可通氣。 必須有相應持

証人員操作, 通氣時注意安全；

3.3.8 點火：按『4.操作規程』操作；

3.3.9 調節火種致合適大小；

3.3.10 調節調風掣, 確保風量適中, 風量太小則燃燒不完全, 火焰呈黃色; 風量太大

則燃燒不穩定, 甚至吹滅爐火. 爐火火焰之高度以火焰尾抵達生鐵圈內側之

高度為標準. 爐火底部呈黃色, 頂部略帶黃色。

4. 操作規程:

4.1 有安全掣炒爐操作規程

開爐:

a) 開爐前需開啟室內抽風設備, 保持排氣通道暢通;

b) 接通風機電源, 按下風機開關掣;

c) 確定所有爐火開關掣處于關閉狀態后, 然后開啟總?cè)細忾_關掣;

d) 開火種開關掣, 按下安全掣 , 將點火源置于火種邊, 點燃火種 (持

續 20-40 秒鐘至點燃火種);

e) 確定火種正常燃燒，開啟爐火開關掣, 調節至合適火力使用;

f) 用水時, 把水龍頭連開關旋向垂直于爐背板方向即有水出，旋向平行

于爐背板方向即關閉.

關爐:

a) 短時間暫停使用, 可僅關閉爐火開關掣, 保持火種燃點.

b) 長時間不用, 請依次序關閉爐火開關掣, 火種開關掣, 總?cè)細忾_關

掣, 水龍頭連開關掣, 及風機開關掣.

3

1.風機開關

2.火種開關

3.爐火開關

4.安全掣

5.水龍頭連開

2

4.2 無安全掣炒爐操作規程

開爐:

a) 開爐前需開啟室內抽風設備, 保持排氣通道暢通;

b) 接通風機電源, 按下風機開關掣;

c) 確定所有爐火開關掣處于關閉狀態后, 然后開啟總?cè)細忾_關掣;

d) 開火種開關掣, 將點火源置于火種邊, 點燃火種;

e) 確定火種正常燃燒，開啟爐火開關掣, 調節至合適火力使用;

f) 用水時, 把水龍頭連開關旋向垂直于爐背板方向即有水出，旋向平行

于爐背板方向即關閉.

關爐:

a) 短時間暫停使用, 可僅關閉爐火開關掣, 保持火種燃點.

b) 長時間不用, 請依次序關閉爐火開關掣, 火種開關掣, 總?cè)細忾_關

掣, 水龍頭連開關掣, 及風機開關掣.

13

1. 風機開關

2. 火種開關

3. 爐火開關

5. 水龍頭連開

關

5. 保養維護

5.1 注意事項

a. 用戶必須按本說明書和銘牌指示的使用方法、注意事項，來使用和維修炒

爐；

b. 搬運和使用過程中，防止硬物碰撞爐體，造成損壞；

c. 炒爐運作過程中，必須開啟室內排氣裝置，保持室內空氣流通順暢；

d. 火種小火未點燃時或燃燒不正常時, 切勿開啟主火開關掣；

e. 如果點火時間超過 5 秒未燃，或者 40 秒安全掣不能打開, 火種不能正常燃

燒, 則須按『6.故障處理和維修』檢查處理，不能長時間按住安全制點火；

f. 如果發生熄火, 要重新點燃爐具時, 需待5 分鐘, 然后按 4.1 要求重新操作;

g. 炒爐用畢后，必須關閉燃?xì)饧斑M(jìn)水管路上的閥門。

h. 炒爐出現漏氣、燃燒工況不良(脫火、回火、黃焰)等現象時，應停止使用，

及時通知相關部門修理，嚴禁私自拆卸修理。

長時間使用后, 如果調風桿鏈條松動, 則可以用板手通過調節固定桿上的兩個 M8

螺母即可。

5.2 定期檢查保養時間表

6. 故障處理和維修

故障原因處理

小火無法點燃或熄火

1.安全制感應頭燒壞

2.安全開關失靈

3.火孔阻塞

通知承造商維修或更換

通知承造商更換清理
